在现代汽车中,叶片泵主要用作液压助力转向泵,并且叶片式转向泵使用越来越普遍,这与其体积小、重量轻、压力高(14MPa)、寿命长、可靠性高有关.汽车叶片泵应用汽车动力转向系统,能够保证汽车高速运转时转向灵活性。
零件信息及客户的要求
加工零件:叶片泵
材 料:高硅铝(含硅>14%)
机 床:立式加工中心
冷却方式:外冷+水冷
加工部位:叶片泵锥孔
寿命要求:20000件
零件加工难点
此零件的加工难点在于:材料难加工,加工面积大,壁厚5MM,孔底大锥面,孔壁破口,对于刀具要求极高。在加工过程中,由于工件存在破孔且壁薄,机床无内冷,工件易变形。
客户目前使用多个知名品牌刀具均出现孔径发黑,孔口刀纹,粗糙度不良,孔径不稳定等不良问题,导致刀具寿命不达标,换刀频繁,报废率增加,大大增加了客户成本。

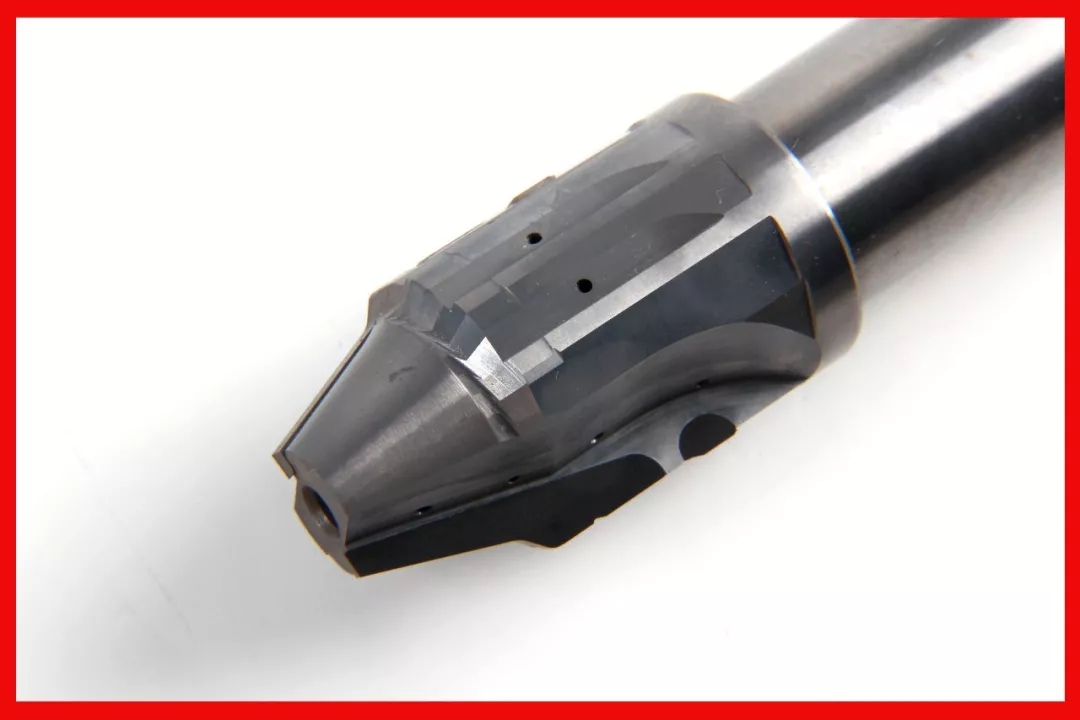

山田优化刀具
设计特点:
1.根据产品的结构,合理设计了刀体结构。
2.根据客户材料特性,选择更适合的复合片材料。
3.独特的刃口角度设计以及刃口加工工艺。

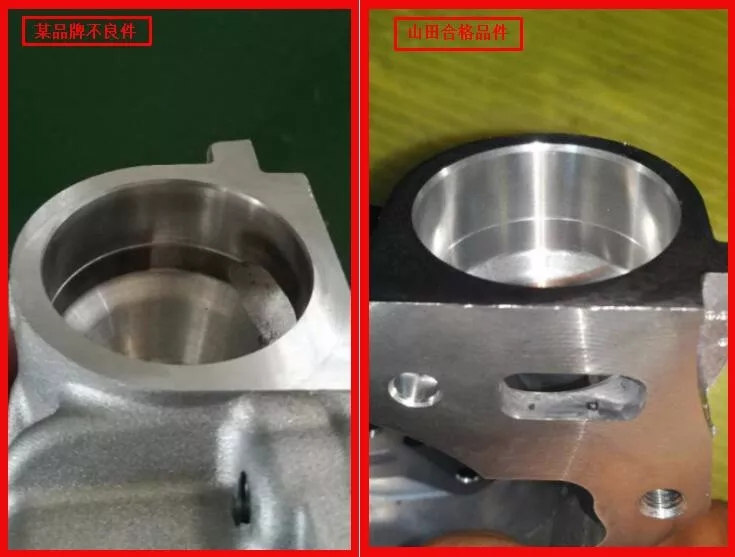

最终测试结果对比 | |||||
某知名品牌刀具 | 山田刀具 | ||||
刀具名称:叶片泵锥孔精铰刀(φ31) | 刀具名称:叶片泵锥孔精铰刀(φ31) | ||||
Vc:117m/min | Vc:292m/min | ||||
S:1200 | S:3000 | ||||
F:380 | F:380 | ||||
刀具寿命:客户要求20000件 | 刀具寿命:客户要求20000件 | ||||
实际寿命:0-6000件 | 实际寿命:50000+件 | ||||
不良原因:口部刀纹,孔径不稳定。 |
